????激光熔覆（LaserCladding）亦稱激光熔敷或激光包覆，是一種新的表面改性技術(shù)。它通過在基材表面添加熔覆材料，并利用高能密度的激光束使之與基材表面薄層一起熔凝的方法，在基層表面形成冶金結(jié)合的添料熔覆層?；拘畔⒓す馊鄹彩侵福和ㄟ^同步或預(yù)置材料的方式，將外部材料添加至基體經(jīng)激光輻照后形成的熔池中，并使二者共同快速凝固形成包覆層的工藝方法。激光熔覆特點(diǎn)：熔覆層稀釋度低但結(jié)合力強(qiáng)，
激光熔覆（Laser Cladding）亦稱激光熔敷或激光包覆，是一種新的表面改性技術(shù)。它通過在基材表面添加熔覆材料，并利用高能密度的激光束使之與基材表面薄層一起熔凝的方法，在基層表面形成冶金結(jié)合的添料熔覆層。
激光熔覆是指：通過同步或預(yù)置材料的方式，將外部材料添加至基體經(jīng)激光輻照后形成的熔池中，并使二者共同快速凝固形成包覆層的工藝方法。
激光熔覆特點(diǎn)：熔覆層稀釋度低但結(jié)合力強(qiáng)，與基體呈冶金結(jié)合，可顯著改善基體材料表面的耐磨、耐蝕、耐熱、抗氧化或電氣特性，從而達(dá)到表面改性或修復(fù)的目的，滿足材料表面特定性能要求的同時(shí)可節(jié)約大量的材料成本。與堆焊、噴涂、電鍍和氣相沉積相比，激光熔覆具有稀釋度小、組織致密、涂層與基體結(jié)合好、適合熔覆材料多、粒度及含量變化大等特點(diǎn)，因此激光熔覆技術(shù)應(yīng)用前景十分廣闊。
從當(dāng)前激光熔覆的應(yīng)用情況來看，其主要應(yīng)用于三個(gè)方面：一，對(duì)材料的表面改性，如燃汽輪機(jī)葉片，軋輥，齒輪等；二，對(duì)產(chǎn)品的表面修復(fù)，如轉(zhuǎn)子，模具等。有關(guān)資料表明，修復(fù)后的部件強(qiáng)度可達(dá)到原強(qiáng)度的90%以上，其修復(fù)費(fèi)用不到重置價(jià)格的1/5，更重要的是縮短了維修時(shí)間，解決了大型企業(yè)重大成套設(shè)備連續(xù)可靠運(yùn)行所必須解決的轉(zhuǎn)動(dòng)部件快速搶修難題。另外，對(duì)關(guān)鍵部件表面通過激光熔覆超耐磨抗蝕合金，可以在零部件表面不變形的情況下大大提高零部件的使用壽命；對(duì)模具表面進(jìn)行激光熔覆處理，不僅提高模具強(qiáng)度，還可以降低2/3的制造成本，縮短4/5的制造周期。三，激光增材制造。通過同步送粉或送絲的方式，進(jìn)行逐層的激光熔覆，進(jìn)而獲得具有三維結(jié)構(gòu)的零部件。該技術(shù)又可稱為激光熔化沉積、激光金屬沉積、激光直接熔化沉積等 [1] 。
熔覆材料：應(yīng)用廣泛的激光熔覆材料主要有：鎳基、鈷基、鐵基、鈦合金、銅合金、顆粒型金屬基復(fù)合材料，陶瓷材料等[2] 。
熔覆工藝：激光熔覆按熔覆材料的供給方式大概可分為兩大類，即預(yù)置式激光熔覆和同步式激光熔覆。
預(yù)置式激光熔覆是將熔覆材料事先置于基材表面的熔覆部位，然后采用激光束輻照掃描熔化，熔覆材料以粉或絲形式加入，其中以粉末的形式最為常用。

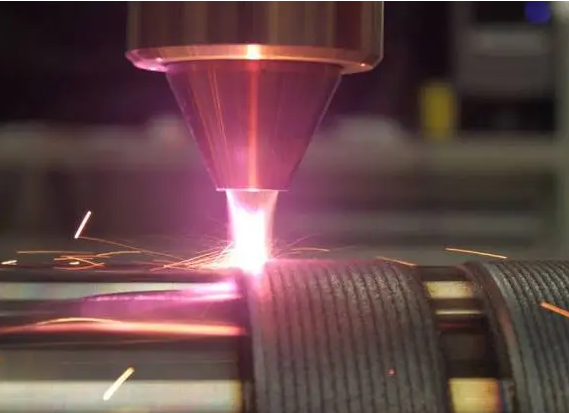

同步式激光熔覆則是將粉末或絲材類熔覆材料經(jīng)過噴嘴在熔覆過程中同步送入熔池中。熔覆材料以粉或絲形式加入，其中以粉末的形式最為常用。
預(yù)置式激光熔覆的主要工藝流程為：基材熔覆表面預(yù)處理---預(yù)置熔覆材料---預(yù)熱---激光熔覆---后熱處理。
同步式激光熔覆的主要工藝流程為：基材熔覆表面預(yù)處理---預(yù)熱---同步激光熔覆---后熱處理。
按工藝流程，與激光熔覆相關(guān)的工藝主要是基材表面預(yù)處理方法、熔覆材料的供料方法、預(yù)熱和后熱處理。
激光器工作原理：
激光熔覆成套設(shè)備組成：激光器、冷卻機(jī)組、送粉機(jī)構(gòu)、加工工作臺(tái)等。
激光器的選用：主流的激光器類型均支持激光熔覆工藝，例如CO2激光器，固體激光器，光纖激光器，半導(dǎo)體激光器等。
激光熔覆的工藝參數(shù)主要有激光功率、光斑直徑、熔覆速度、離焦量、送粉速度、掃描速度、預(yù)熱溫度等。這些參數(shù)對(duì)熔覆層的稀釋率、裂紋、表面粗糙度以及熔覆零件的致密性等有很大影響。各參數(shù)之間也相互影響，是一個(gè)非常復(fù)雜的過程，須采用合理的控制方法將這些參數(shù)控制在激光熔覆工藝允許的范圍內(nèi)。 [3]
激光熔覆有3個(gè)重要的工
激光功率
激光功率越大，融化的熔覆金屬量越多，產(chǎn)生氣孔的概率越大。隨著激光功率增加，熔覆層深度增加，周圍的液體金屬劇烈波動(dòng)，動(dòng)態(tài)凝固結(jié)晶，使氣孔數(shù)量逐漸減少甚至得以消除，裂紋也逐漸減少。當(dāng)熔覆層深度達(dá)到極限深度后，隨著功率提高，基體表面溫度升高，變形和開裂現(xiàn)象加劇，激光功率過小，僅表面涂層融化，基體未熔，此時(shí)熔覆層表面出現(xiàn)局部起球、空洞等，達(dá)不到表面熔覆目的。 [3]
光斑直徑
激光束一般為圓形。熔覆層寬度主要取決于激光束的光斑直徑，光斑直徑增加，熔覆層變寬。光斑尺寸不同會(huì)引起熔覆層表面能量分布變化，所獲得的熔覆層形貌和組織性能有較大差別。一般來說，在小尺寸光斑下，熔覆層質(zhì)量較好，隨著光斑尺寸增大，熔覆層質(zhì)量下降。但光斑直徑過小，不利于獲得大面積的熔覆層。 [3]
熔覆速度
熔覆速度V與激光功率P有相似的影響。熔覆速度過高，合金粉末不能完全融化，未起到優(yōu)質(zhì)熔覆的效果；熔覆速度太低，熔池存在時(shí)間過長(zhǎng)，粉末過燒，合金元素?fù)p失，同時(shí)基體的熱輸入量大，會(huì)增加變形量。
激光熔覆參數(shù)不是獨(dú)立的影響熔覆層宏觀和微觀質(zhì)量，而是相互影響的。為了說明激光功率P、光斑直徑D和熔覆速度V三者的綜合作用，提出了比能量Es的概念，即：
Es=P/(DV)
即單位面積的輻照能量，可將激光功率密度和熔覆速度等因素綜合在一起考慮。
比能量減小有利于降低稀釋率，同時(shí)與熔覆層厚度也有一定的關(guān)系。在激光功率一定的條件下，熔覆層稀釋率隨光斑直徑增大而減小，當(dāng)熔覆速度和光斑直徑一定時(shí)，熔覆層稀釋率隨激光束功率增大而增大。另外，隨著熔覆速度的增加，基體的融化深度下降，基體材料對(duì)熔覆層的稀釋率下降。
在多道激光熔覆中，搭接率是影響熔覆層表面粗糙度的主要因素，搭接率提高，熔覆層表面粗糙度降低，但搭接部分的均勻性很難得到保證。熔覆道之間相互搭接區(qū)域的深度與熔覆道正中的深度有所不同，從而影響了整個(gè)熔覆層的均勻性。而且多道搭接熔覆的殘余拉應(yīng)力會(huì)疊加，使局部總應(yīng)力值增大，增大了熔覆層裂紋的敏感性。預(yù)熱和回火能降低熔覆層的裂紋傾向。 [3]
