国产午夜福利自制视频_亚洲日韩欧美国产91丝袜三_九九99视频在线观看视频观看_国产一区二区三区欧美_又爽又大欧美视频_色色国产亚洲欧美_亚洲av男人天堂_免费人成在线观看网站免费_9久9久热精品视频在线观看_韩国电影hd高清中文字幕

歡迎您訪問大連虹冠錦江機(jī)械設(shè)備有限公司官方網(wǎng)站!
熱線電話:13842610026 13795193430

激光熔覆材料研究現(xiàn)狀

  激光熔覆技術(shù)可顯著改善金屬表面的耐磨、耐蝕、耐熱、抗氧化等性能。與堆焊、熱噴涂、電鍍等傳統(tǒng)表面處理技術(shù)相比,它具有諸多優(yōu)點(diǎn),如適用的材料體系廣泛、熔覆層稀釋率可控、熔覆層與基體為冶金結(jié)合、基體熱變形小、工藝易于實(shí)現(xiàn)自動(dòng)化等。因此,20世紀(jì)80年代以來,激光熔覆技術(shù)得到了國(guó)內(nèi)外的廣泛重視,并已在諸多工業(yè)領(lǐng)域獲得應(yīng)用。  激光熔覆工藝和熔覆層性能決定了激光熔覆技術(shù)的應(yīng)用。激光熔覆層的形成過程

    激光熔覆技術(shù)可顯著改善金屬表面的耐磨、耐蝕、耐熱、抗氧化等性能。與堆焊、熱噴涂、電鍍等傳統(tǒng)表面處理技術(shù)相比,它具有諸多優(yōu)點(diǎn),如適用的材料體系廣泛、熔覆層稀釋率可控、熔覆層與基體為冶金結(jié)合、基體熱變形小、工藝易于實(shí)現(xiàn)自動(dòng)化等。因此,20世紀(jì)80年代以來,激光熔覆技術(shù)得到了國(guó)內(nèi)外的廣泛重視,并已在諸多工業(yè)領(lǐng)域獲得應(yīng)用。


  激光熔覆工藝和熔覆層性能決定了激光熔覆技術(shù)的應(yīng)用。激光熔覆層的形成過程是一個(gè)復(fù)雜的物理化學(xué)過程和熔體快速凝固過程。在此過程中,影響激光熔覆層成形質(zhì)量和性能的因素復(fù)雜,其中,激光熔覆材料是一個(gè)主要因素。熔覆材料直接決定熔覆層的服役性能,因此,自激光熔覆技術(shù)誕生以來,激光熔覆材料一直受到研究開發(fā)和工程應(yīng)用人員的重視。為此,本文將對(duì)激光熔覆材料體系研究和應(yīng)用現(xiàn)狀進(jìn)行綜述,為激光熔覆技術(shù)的深入研究和推廣應(yīng)用提供參考。

1 激光熔覆材料體系研究現(xiàn)狀

  按熔覆材料的初始供應(yīng)狀態(tài),熔覆材料可分為粉末狀、膏狀、絲狀、棒狀和薄板狀,其中應(yīng)用最廣泛的是粉末狀材料。按照材料成分構(gòu)成,激光熔覆粉末材料主要分為金屬粉末、陶瓷粉末和復(fù)合粉末等。在金屬粉末中,自熔性合金粉末的研究與應(yīng)用最多。

1.1自熔性合金粉末

自熔性合金粉末是指加入具有強(qiáng)烈脫氧和自熔作用的Si、B等元素的合金粉末。在激光熔覆過程中,SiB等元素具有造渣功能,它們優(yōu)先與合金粉末中的氧和工件表面氧化物一起熔融生成低熔點(diǎn)的硼硅酸鹽等覆蓋在熔池表面,防止液態(tài)金屬過度氧化,從而改善熔體對(duì)基體金屬的潤(rùn)濕能力,減少熔覆層中的夾雜和含氧量,提高熔覆層的工藝成形性能。自開展激光熔覆技術(shù)研究以來,人們最先選用的熔覆材料就是Ni基、Co基和Fe基自熔性合金粉末。這幾類自熔性合金粉末對(duì)碳鋼、不銹鋼、合金鋼、鑄鋼等多種基材有較好的適應(yīng)性,能獲得氧化物含量低、氣孔率小的熔覆層。但對(duì)于含硫鋼,由于硫的存在,在交界面處易形成一種低熔點(diǎn)的脆性物相,使得覆層易于剝落,因此應(yīng)慎重選用。

Ni基自熔性合金粉末以其良好的潤(rùn)濕性、耐蝕性、高溫自潤(rùn)滑作用和適中的價(jià)格在激光熔覆材料中研究最多、應(yīng)用最廣。它主要適用于局部要求耐磨、耐熱腐蝕及抗熱疲勞的構(gòu)件,所需的激光功率密度比熔覆鐵基合金的略高。Ni基自熔性合金的合金化原理是運(yùn)用Fe、CrCo、Mo、W等元素進(jìn)行奧氏體固溶強(qiáng)化,運(yùn)用Al、Ti等元素進(jìn)行金屬間化合物沉淀強(qiáng)化,運(yùn)用BZr、Co等元素實(shí)現(xiàn)晶界強(qiáng)化。Ni基自熔性合金粉末中各元素的選擇正是基于以上原理,而合金元素添加量則依據(jù)合金成形性能和激光熔覆工藝進(jìn)行確定。

Co基自熔性合金粉末具有良好的高溫性能和耐蝕耐磨性能,常被應(yīng)用于石化、電力、冶金等工業(yè)領(lǐng)域的耐磨耐蝕耐高溫等場(chǎng)合。Co基自熔性合金潤(rùn)濕性好,其熔點(diǎn)較碳化物低受熱后Co元素最先處于熔化狀態(tài),而合金凝固時(shí)它最先與其它元素形成新的物相,對(duì)熔覆層的強(qiáng)化極為有利。目前,Co基合金所用的合金元素主要是Ni、CCrFe等。其中,Ni元素可以降低Co基合金熔覆層的熱膨脹系數(shù),減小合金的熔化溫度區(qū)間,有效防止熔覆層產(chǎn)生裂紋,提高熔覆合金對(duì)基體的潤(rùn)濕性。

Fe基自熔性合金粉末適用于要求局部耐磨且容易變形的零件,基體多為鑄鐵和低碳鋼,其最大優(yōu)點(diǎn)是成本低且抗磨性能好。但是,與Ni基、Co基自熔性合金粉末相比,Fe基自熔性合金粉末存在自熔性較差、熔覆層易開裂、易氧化、易產(chǎn)生氣孔等缺點(diǎn)。在Fe基自熔性合金粉末的成分設(shè)計(jì)上,通常采用B、SiCr等元素來提高熔覆層的硬度與耐磨性,用Ni元素來提高熔覆層的抗開裂能力。

1.2 陶瓷粉末

  陶瓷粉末主要包括硅化物陶瓷粉末和氧化物陶瓷粉末,其中又以氧化物陶瓷粉末(Al2O3ZrO2)為主。由于陶瓷粉末具有優(yōu)異的耐磨、耐蝕、耐高溫和抗氧化特性,所以它常被用于制備高溫耐磨耐蝕涂層和熱障涂層;另外,生物陶瓷材料也是目前研究的一個(gè)熱點(diǎn)。

  陶瓷材料雖然作為高溫耐磨耐蝕涂層和熱障涂層材料一直備受關(guān)注,但因陶瓷材料與基體金屬的熱膨脹系數(shù)、彈性模量及導(dǎo)熱系數(shù)等差別較大,這些性能的不匹配造成了涂層中出現(xiàn)裂紋和空洞等缺陷,在使用中將出現(xiàn)變形開裂、剝落損壞等現(xiàn)象。

  為了解決純陶瓷涂層中的裂紋及與金屬基體的高強(qiáng)結(jié)合,有學(xué)者嘗試使用中間過渡層并在陶瓷層中加入低熔點(diǎn)高膨脹系數(shù)的CaO、SiO2、TiO2等來降低內(nèi)部應(yīng)力緩解了裂紋傾向,但現(xiàn)有的研究表明,純陶瓷涂層的裂紋和剝落問題并未得到很好解決,因此有待于進(jìn)一步深入研究。

  目前對(duì)激光熔覆生物陶瓷材料的研究主要集中在Ti基合金、不銹鋼等金屬表面進(jìn)行激光熔覆的羥基磷灰石(HAP)、氟磷灰石以及含Ca、Pr等生物陶瓷材料上。羥基磷灰石生物陶瓷具有良好的生物相容性,作為人體牙齒早已受到國(guó)內(nèi)外有關(guān)學(xué)者的廣泛重視。

  激光熔覆生物陶瓷材料的研究起步雖然較晚,但發(fā)展非常迅速是一個(gè)前景廣闊的研究方向。

1.3 復(fù)合粉末

  復(fù)合粉末主要是指碳化物、氮化物、硼化物、氧化物及硅化物等各種高熔點(diǎn)硬質(zhì)陶瓷材料與金屬混合或復(fù)合而形成的粉末體系。復(fù)合粉末可以借助激光熔覆技術(shù)制備出陶瓷顆粒增強(qiáng)金屬基復(fù)合涂層,它將金屬的強(qiáng)韌性、良好的工藝性和陶瓷材料優(yōu)異的耐磨、耐蝕、耐高溫和抗氧化特性有機(jī)結(jié)合起來,是目前激光熔覆技術(shù)領(lǐng)域研究發(fā)展的熱點(diǎn)。目前應(yīng)用和研究較多的復(fù)合粉末體系主要包括:碳化物合金粉末(WC、SiCTiC、B4C、Cr3C2)、氧化物合金粉末(Al2O3、ZrO2、TiO2)、氮化物合金粉末(TiN、Si3N4)、硼化物合金粉末、硅化物合金粉末等。其中,碳化物合金粉末和氧化物合金粉末研究和應(yīng)用最多,主要應(yīng)用于制備耐磨涂層。復(fù)合粉末中的碳化物顆??梢灾苯蛹尤爰す馊鄢鼗蛘咧苯优c金屬粉末混合成混合粉末,但更有效的是以包覆型粉末(如鎳包碳化物、鈷包碳化物)的形式加入。

  在激光熔覆過程中,包覆型粉末的包覆金屬對(duì)芯核碳化物能起到有效保護(hù)、減弱高能激光與碳化物的直接作用,可有效減弱或避免碳化物發(fā)生燒損、失碳、揮發(fā)等現(xiàn)象。

1.4 其它金屬體系材料

  除以上幾類激光熔覆粉末材料體系,目前已開發(fā)研究的熔覆材料體系還包括銅基、鈦基、鋁基、鎂基、鋯基、鉻基以及金屬間化合物基材料等。這些材料多數(shù)是利用合金體系的某些特殊性質(zhì)使其達(dá)到耐磨減摩、耐蝕、導(dǎo)電、抗高溫、抗熱氧化等1種或多種功能。

銅基激光熔覆材料主要包括Cu-Ni-B-Si、Cu-Ni-Fe-Co-Cr-Si-B、Cu-Al2O3、Cu-CuO等銅基合金粉末及復(fù)合粉末材料。利用銅合金體系存在液相分離現(xiàn)象等冶金性質(zhì),可以設(shè)計(jì)出激光熔覆銅基自生復(fù)合材料的銅基復(fù)合粉末材料。研究表明,其激光熔覆層中存在大量的自生硬質(zhì)顆粒增強(qiáng)體,具有良好的耐磨性。

鈦基熔覆材料主要用于改善基體金屬材料表面的生物相容性、耐磨性或耐蝕性等。研究的鈦基激光熔覆粉末材料主要是純Ti粉、Ti6Al4V合金粉末以及Ti-TiO2、Ti-TiC、Ti-WCTi-Si等鈦基復(fù)合粉末。

鎂基熔覆材料主要用于鎂合金表面的激光熔覆,以提高鎂合金表面的耐磨性能和耐蝕性能。

1.5 稀土在激光熔覆中的應(yīng)用

Ce、La、Y等稀土元素極易與其它元素反應(yīng),生成穩(wěn)定的化合物,在熔覆層凝固過程中可以作為結(jié)晶核心、增加形核率,并吸附于晶界阻止晶粒長(zhǎng)大,細(xì)化枝晶組織。同時(shí),稀土元素與硫、氧的親和力極強(qiáng),又是較強(qiáng)的內(nèi)吸附元素,易存在于晶界,既強(qiáng)化晶界又凈化晶界,在內(nèi)氧化層前沿阻礙氧化過程繼續(xù)進(jìn)行,可明顯提高高溫抗氧化性能和耐腐蝕性能。另外,稀土還可有效改善熔覆層的顯微組織使硬質(zhì)相顆粒形狀得到改善并在熔覆層中均勻分布。

2 激光熔覆層材料設(shè)計(jì)的一般原則

  針對(duì)合理的熔覆材料/基體金屬搭配體系,通過優(yōu)化激光熔覆工藝,可以獲得最佳的熔覆層性能。若材料體系搭配不合理,則難以獲得質(zhì)量和性能理想的熔覆層。因此,熔覆層材料的設(shè)計(jì)和選配對(duì)激光熔覆技術(shù)的工程應(yīng)用至關(guān)重要。在設(shè)計(jì)或選配熔覆材料時(shí),一般要考慮以下幾個(gè)方面。

2.1 熱膨脹系數(shù)相近原則

  熔覆材料與基體金屬二者的熱膨脹系數(shù)應(yīng)盡可能接近。若兩者熱膨脹系數(shù)差異太大,則熔覆層易產(chǎn)生裂紋甚至剝落。

2.2 熔點(diǎn)相近原則

  熔覆材料與基體金屬的熔點(diǎn)不能相差太大,否則難以形成與基體良好冶金結(jié)合且稀釋度小的熔覆層。一般情況下,若熔覆材料熔點(diǎn)過高,加熱時(shí)熔覆材料熔化少,則會(huì)使涂層表面粗糙度高,或者由于基體表面過度熔化導(dǎo)致熔覆層稀釋度增大,熔覆層被嚴(yán)重污染;若熔覆材料熔點(diǎn)過低,則會(huì)因熔覆材料過度熔化而使熔覆層產(chǎn)生空洞和夾雜,或者由于基體金屬表面不能很好熔化,熔覆層和基體難以形成良好冶金結(jié)合。因而在激光熔覆中,一般選擇熔點(diǎn)與基體金屬相近的熔覆材料。

2.3 潤(rùn)濕性原則

  熔覆材料和基體金屬以及熔覆材料中高熔點(diǎn)陶瓷相顆粒與基體金屬之間應(yīng)當(dāng)具有良好的潤(rùn)濕性。為了提高高熔點(diǎn)陶瓷相顆粒與基體金屬間的潤(rùn)濕性可以采取多種途徑:(1)事先對(duì)陶瓷顆粒進(jìn)行表面處理,提高其表面能。常用的處理方法有機(jī)械合金化、物理化學(xué)清洗、電化學(xué)拋光和包覆等。(2)在設(shè)計(jì)熔覆材料時(shí)適當(dāng)加入某些合金元素。例如,在激光熔覆Cu+Al2O3混合粉末制備Al2O3/Cu熔覆涂層時(shí),可在粉末體系中加入Ti以提高相間潤(rùn)濕性;添加Cr等活性元素有利于提高基體與顆粒之間的潤(rùn)濕性。另外,可以選擇適宜的激光熔覆工藝參數(shù)來提高潤(rùn)濕性,如提高熔覆溫度、降低覆層金屬液體的表面能等。

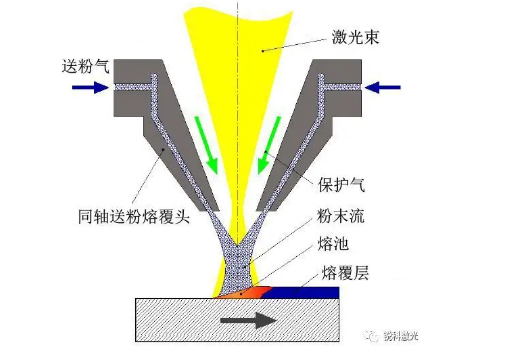

  此外,針對(duì)同步送粉激光熔覆工藝,熔覆合金粉末還應(yīng)遵循流動(dòng)性原則,即合金粉末應(yīng)具有良好的固態(tài)流動(dòng)性。粉末的流動(dòng)性與粉末的形狀、粒度分布、表面狀態(tài)及粉末的濕度等因素有關(guān)。球形粉末流動(dòng)性最好。粉末粒度最好在40~200μm范圍內(nèi),粉末過細(xì),流動(dòng)性差;粉末太粗,熔覆工藝性差。粉末受潮后流動(dòng)性變差,使用時(shí)應(yīng)保證粉末的干燥性。

3 激光熔覆材料的應(yīng)用現(xiàn)狀與展望

  激光熔覆技術(shù)自誕生以來,在工業(yè)中已獲得了大量應(yīng)用,解決了工程中大量維修的難題。但是,激光熔覆材料一直是制約激光熔覆技術(shù)應(yīng)用的重要因素。目前,激光熔覆材料存在的主要問題是:激光熔覆專用材料體系較少,缺乏系列化的專用粉末材料,缺少熔覆材料評(píng)價(jià)和應(yīng)用標(biāo)準(zhǔn)。

  多年來,激光熔覆所用的粉末體系一直沿用熱噴涂粉末材料。眾多學(xué)者研究指出,借助于熱噴涂粉末進(jìn)行激光熔覆是不科學(xué)的。熱噴涂粉末在設(shè)計(jì)時(shí)為了防止噴涂時(shí)由于溫度的微小變化而發(fā)生流淌,所設(shè)計(jì)的熱噴涂合金成分往往具有較寬的凝固溫度區(qū)間,將這類合金直接應(yīng)用于激光熔覆,則會(huì)因?yàn)榱鲃?dòng)性不好而帶來氣孔問題。另外,在熱噴涂粉末中加入了較高含量的BSi元素,一方面降低了合金的熔點(diǎn);另一方面作為脫氧劑還原金屬氧化物,生成低熔點(diǎn)的硼硅酸鹽,起到脫氧造渣作用。然而與熱噴涂相比,激光熔池壽命較短,這種低熔點(diǎn)的硼硅酸鹽往往來不及浮到熔池表面而殘留在熔覆層內(nèi),在冷卻過程中形成液態(tài)薄膜,加劇涂層開裂,或者使熔覆層中產(chǎn)生夾雜。


  針對(duì)以上問題,通常采取的途徑主要包括以下幾種:(1)在通用的熱噴涂粉末基礎(chǔ)上調(diào)整成分,降低膨脹系數(shù)。在保證使用性能的要求下盡量降低B、Si、C等元素的含量,減少在熔覆層及基材表面過渡層中產(chǎn)生裂紋的可能性。(2)添加1種或幾種合金元素,在滿足其使用性能的基礎(chǔ)上,增加其韌性相,提高覆層的韌性,可以有效抑制熱裂紋的產(chǎn)生。(3)對(duì)基體材料進(jìn)行預(yù)熱和后熱處理,能夠減少溫度梯度,降低殘余熱應(yīng)力,有利于抑制裂紋的發(fā)生。(4)在粉末材料中加入稀土元素,能夠提高材料的強(qiáng)韌性。以上各種途徑雖然可以在一定程度上改善涂層的工藝性能,但卻改變不了激光驟熱急冷時(shí)產(chǎn)生的內(nèi)應(yīng)力,并不能從根本上解決問題。因此,應(yīng)從激光熔覆過程的特點(diǎn)出發(fā),結(jié)合應(yīng)用要求,研究出適合激光熔覆的專用粉末,這將成為激光熔覆研究的重要方向之一。

  激光熔覆技術(shù)是一項(xiàng)具有高科技含量的表面改性技術(shù)與裝備維修技術(shù),其研究和發(fā)展具有重要的理論意義和經(jīng)濟(jì)價(jià)值。激光熔覆材料是制約激光熔覆技術(shù)發(fā)展和應(yīng)用的主要因素。目前在研制激光熔覆材料方面雖取得了一定進(jìn)展但與按照設(shè)計(jì)的熔覆件性能和應(yīng)用要求定量地設(shè)計(jì)合金成分還存在很長(zhǎng)距離,激光熔覆材料遠(yuǎn)未形成系列化和標(biāo)準(zhǔn)化,尚需要加大力度進(jìn)行深入研究。

熱噴涂與再制造材料-設(shè)備-工藝-解決方案

我們?cè)谕繉討?yīng)用方向積累了大量的經(jīng)驗(yàn),目前我們?cè)谠佻F(xiàn)著這些成功案例。我們將引領(lǐng)您完成涂層制造轉(zhuǎn)換過程,確保:快速生產(chǎn)啟動(dòng);從材料、設(shè)備、工藝一應(yīng)俱全的、可靠的供應(yīng)解決方案;在您的現(xiàn)場(chǎng)或我們的技術(shù)中心進(jìn)行涂層試驗(yàn);始終如一的涂層質(zhì)量和效率。

現(xiàn)在開始與我們合作,明日收獲成功!

Copyright ?大連虹冠錦江機(jī)械設(shè)備有限公司   技術(shù)支持:青蔥科技  遼ICP備2020015925號(hào)-1
熔射,熱噴涂,東北熱噴涂,大連熱噴涂,水輪機(jī)轉(zhuǎn)子噴涂,金屬表面工程,等離子噴涂,零件恢復(fù)尺寸機(jī)械密封噴涂,溶射,噴涂硬質(zhì)合金,噴涂氧化鉻,噴涂氧化鋁鈦,火焰,虹冠,錦江,機(jī)械,設(shè)備,機(jī)加工
13795193430
13842610026
返回頂部
